Mazda 2: Automatic Transaxle Control System

Mazda 2 2007-2014 Service Manual / Transmission & Transaxle / Automatic Transaxle Control System

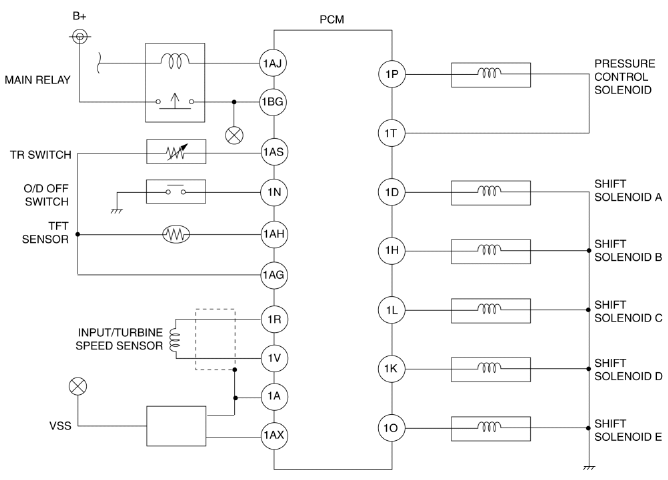

AUTOMATIC TRANSAXLE CONTROL SYSTEM WIRING DIAGRAM

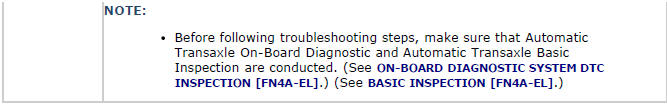

NOTE:

Mazda 2. AUTOMATIC TRANSAXLE CONTROL SYSTEM WIRING DIAGRAM

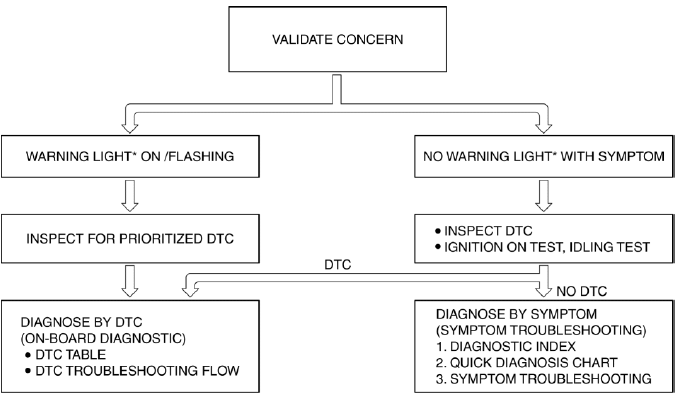

FOREWORD

Mazda 2. FOREWORD

*: Malfunction Indicator Lamp (MIL), O/D OFF indicator light

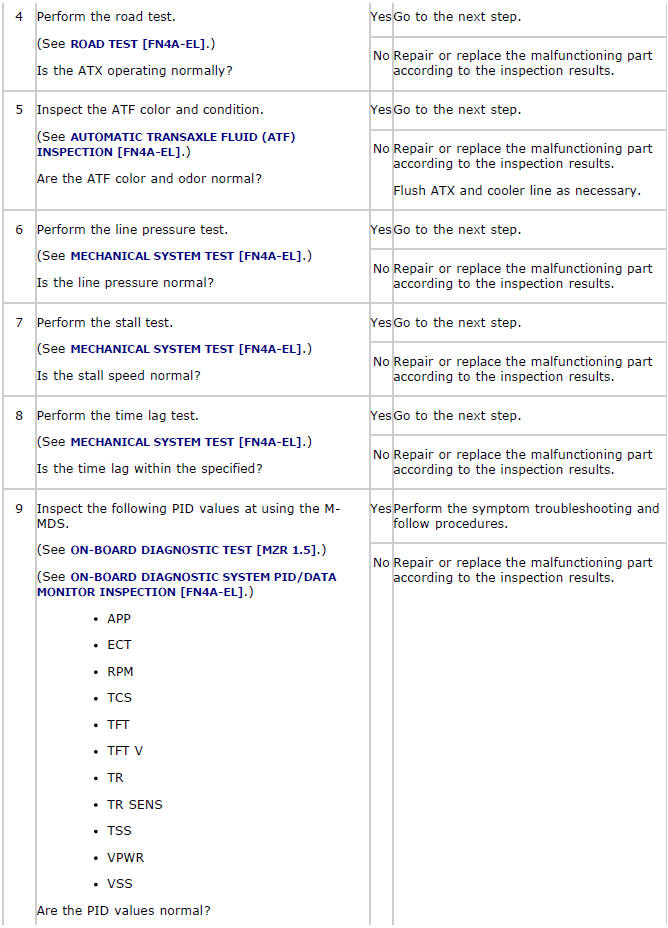

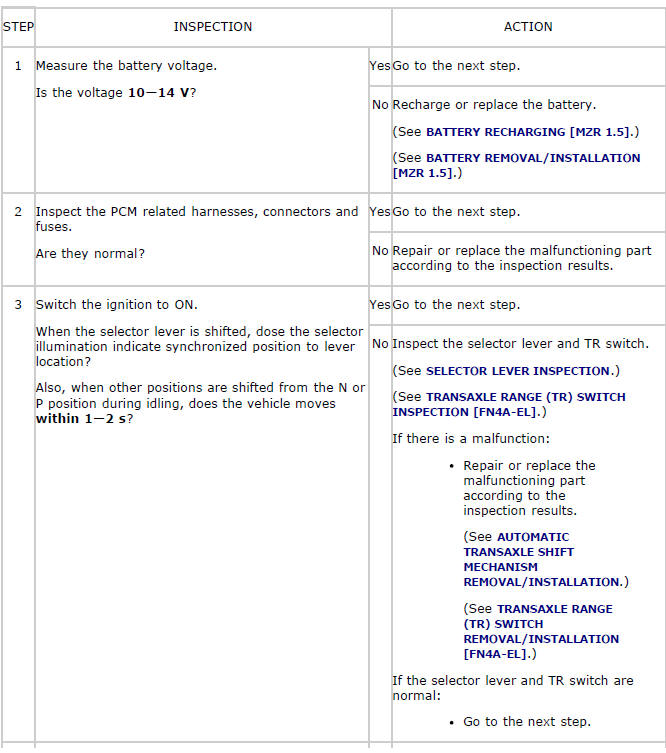

BASIC INSPECTION

Mazda 2. BASIC INSPECTION

Mazda 2. BASIC INSPECTION

Mazda 2. BASIC INSPECTION

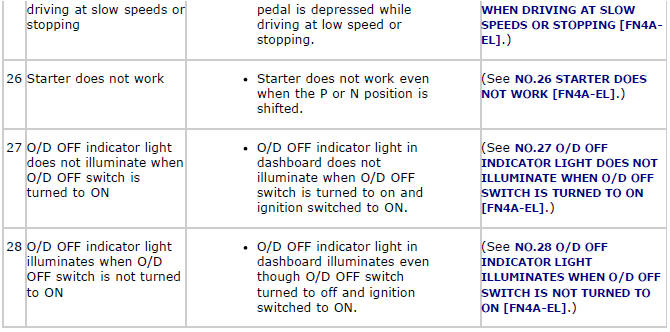

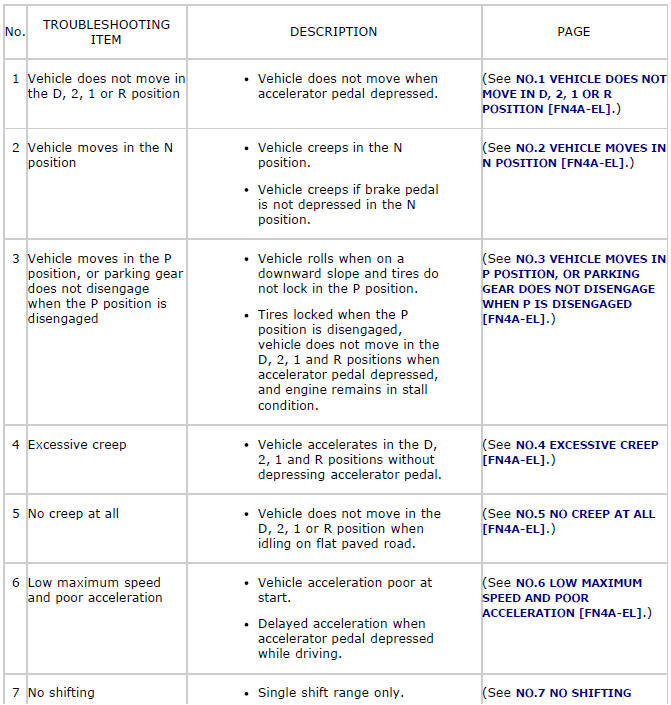

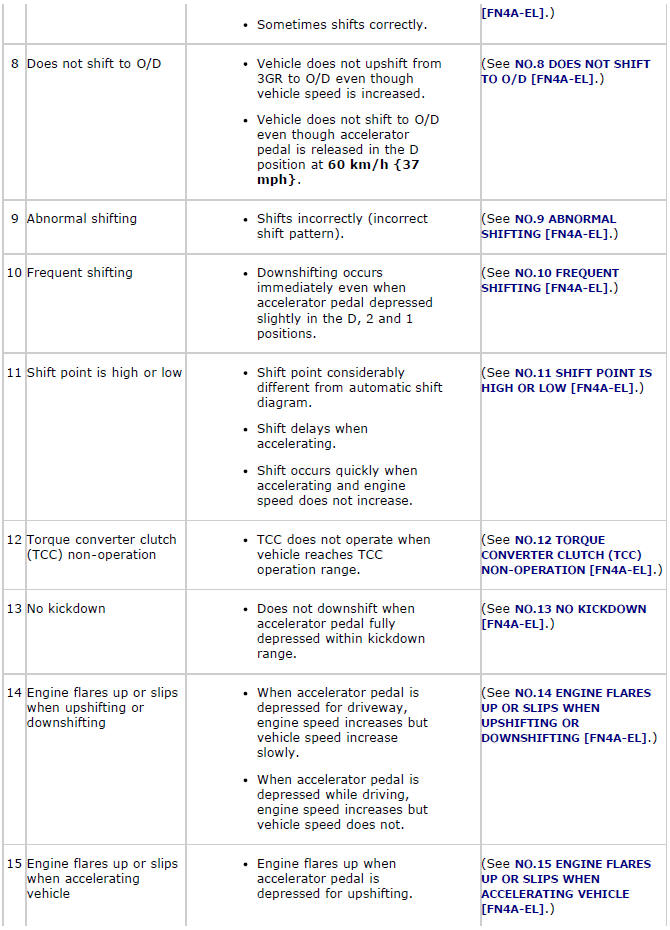

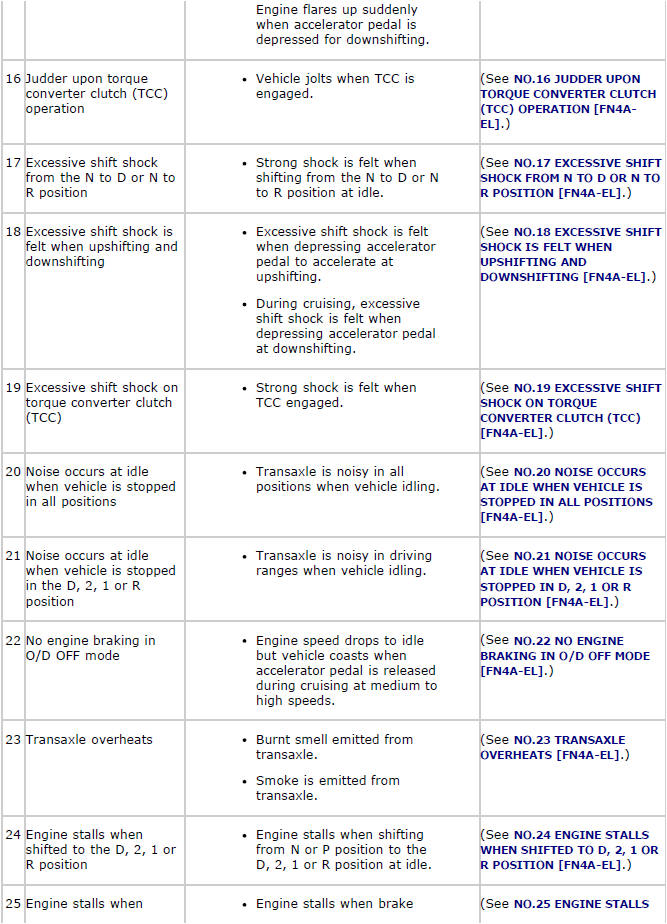

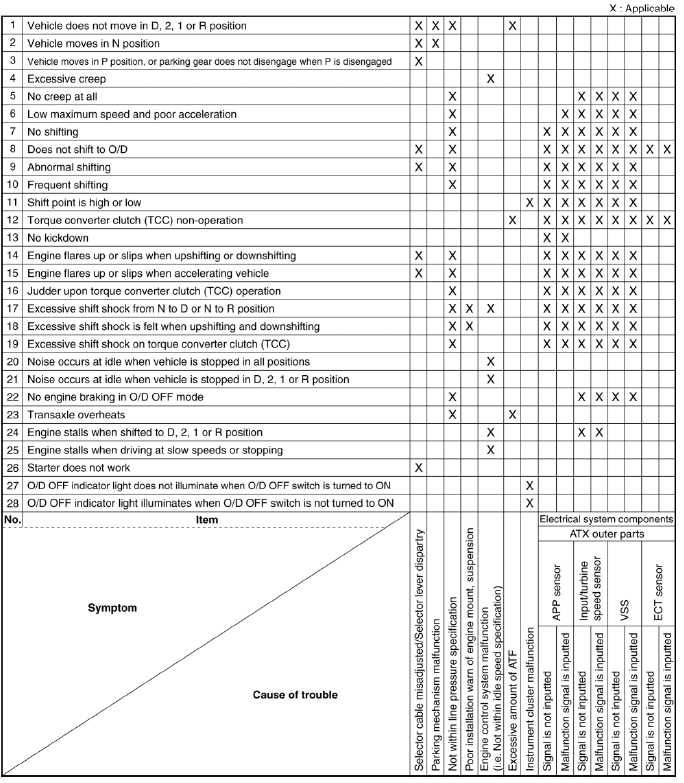

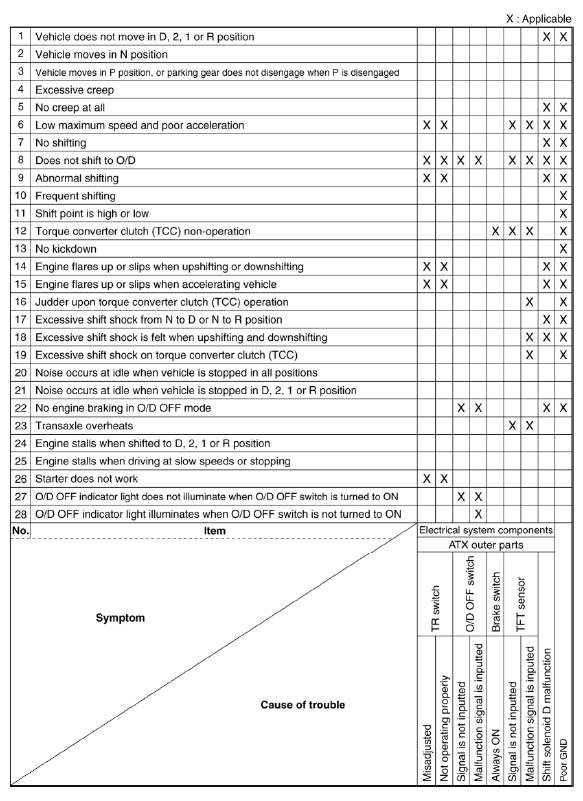

SYMPTOM TROUBLESHOOTING ITEM TABLE

Mazda 2. SYMPTOM TROUBLESHOOTING ITEM TABLE

Mazda 2. SYMPTOM TROUBLESHOOTING ITEM TABLE

Mazda 2. SYMPTOM TROUBLESHOOTING ITEM TABLE

Mazda 2. SYMPTOM TROUBLESHOOTING ITEM TABLE

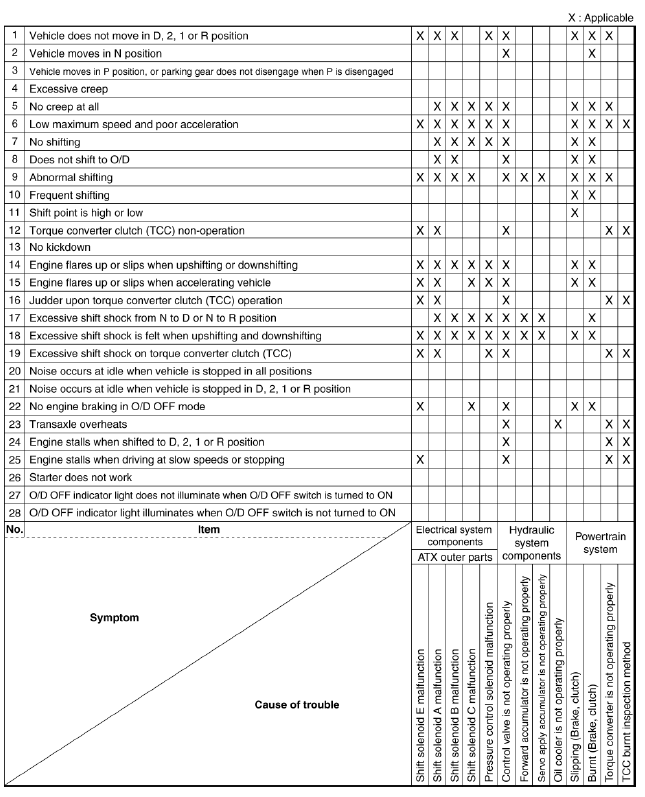

QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

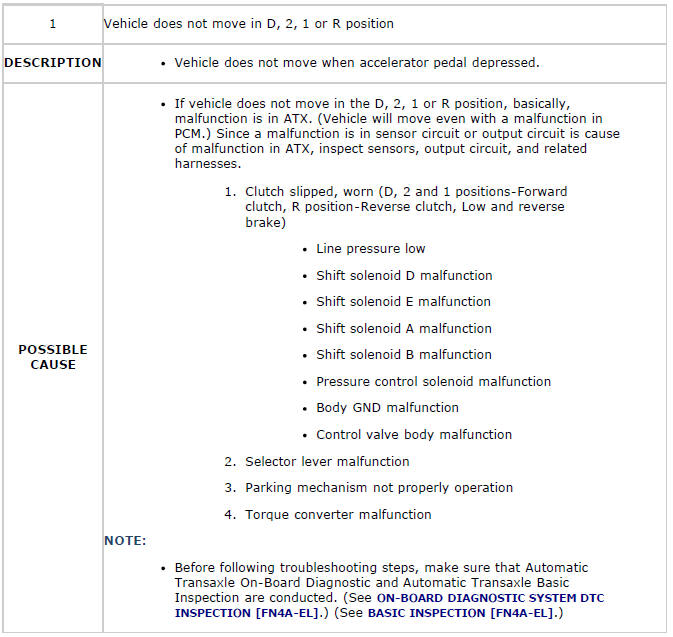

NO.1 VEHICLE DOES NOT MOVE IN D, 2, 1 OR R POSITION

Mazda 2. QUICK DIAGNOSIS CHART

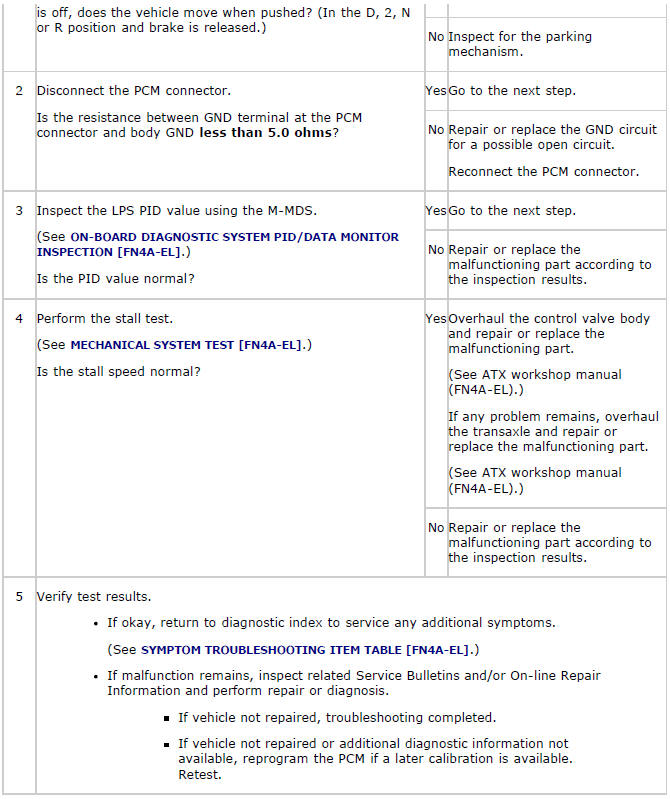

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

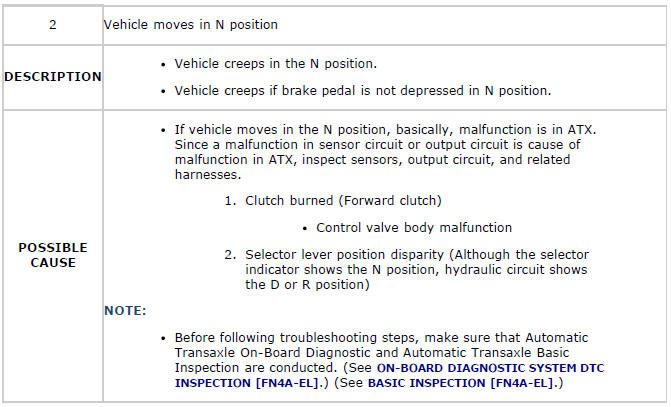

NO.2 VEHICLE MOVES IN N POSITION

Mazda 2. QUICK DIAGNOSIS CHART

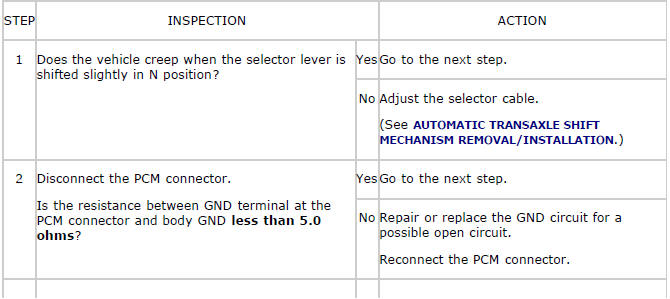

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

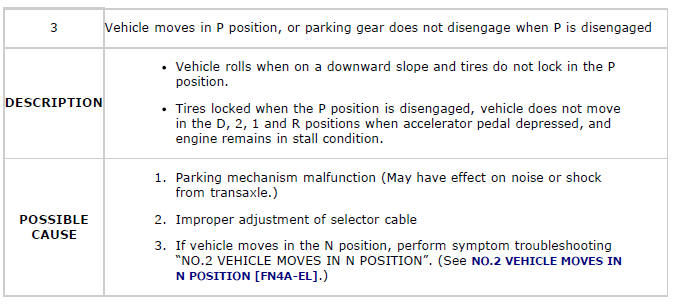

NO.3 VEHICLE MOVES IN P POSITION, OR PARKING GEAR DOES NOT DISENGAGE WHEN P IS DISENGAGED

Mazda 2. QUICK DIAGNOSIS CHART

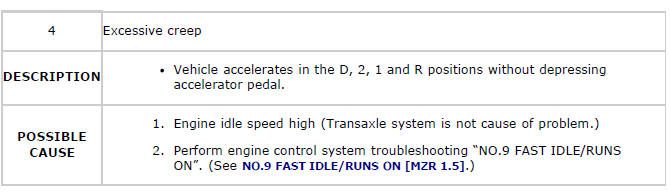

NO.4 EXCESSIVE CREEP

Mazda 2. QUICK DIAGNOSIS CHART

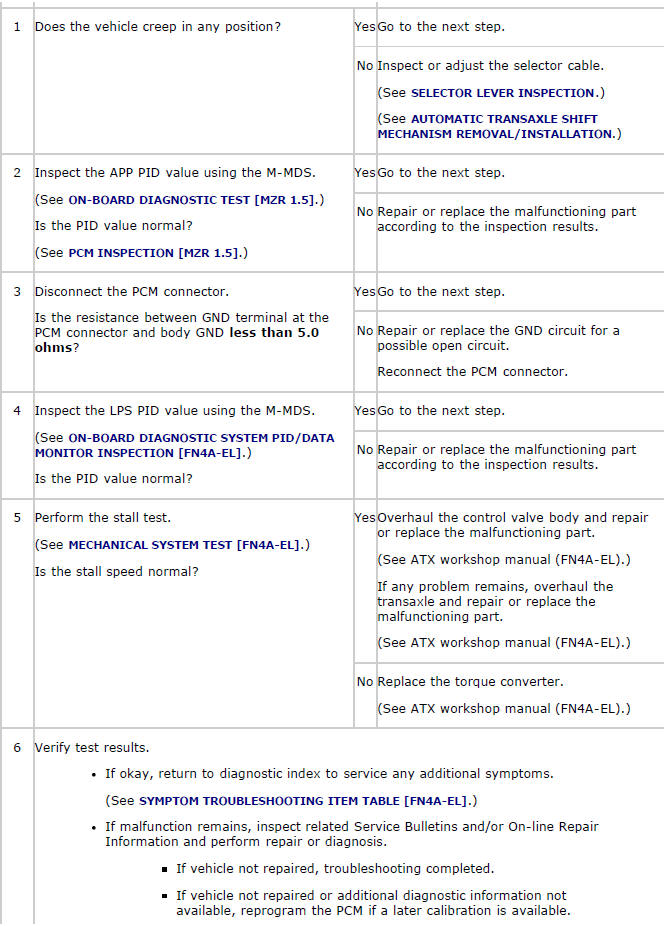

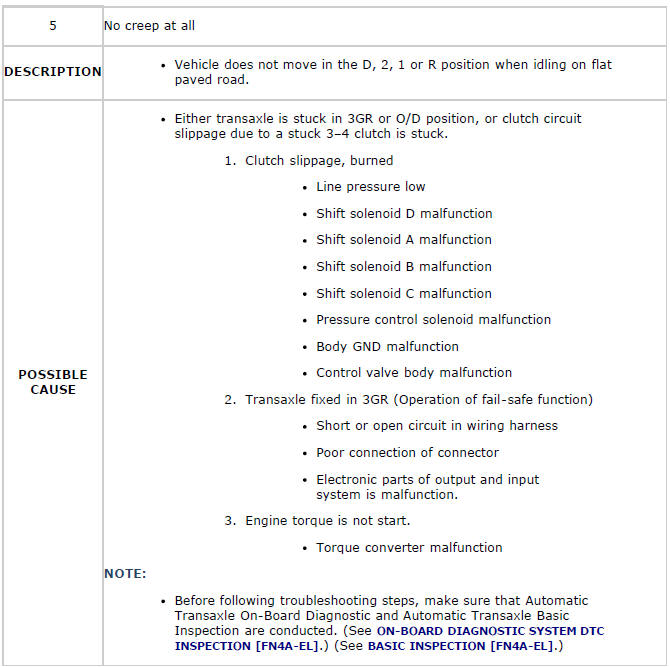

NO.5 NO CREEP AT ALL

Mazda 2. QUICK DIAGNOSIS CHART

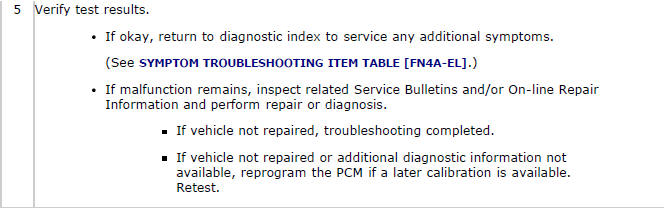

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

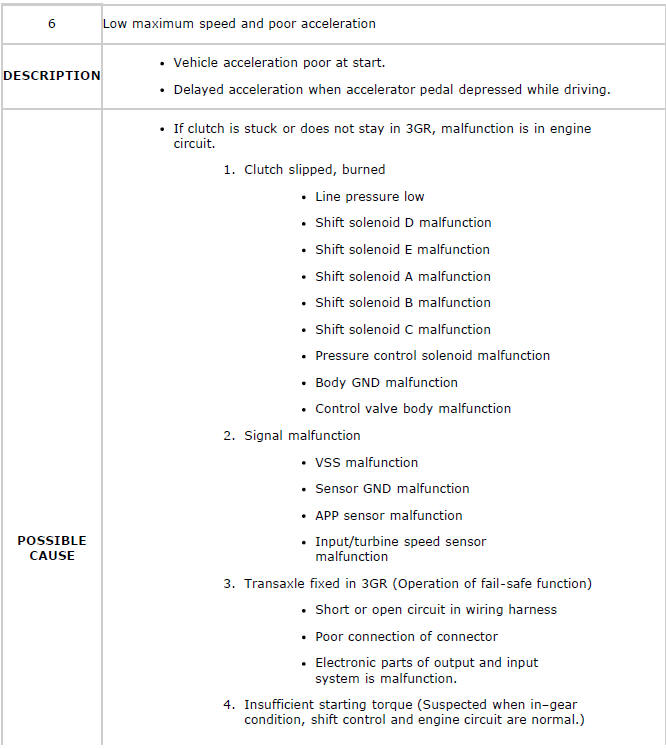

NO.6 LOW MAXIMUM SPEED AND POOR ACCELERATION

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

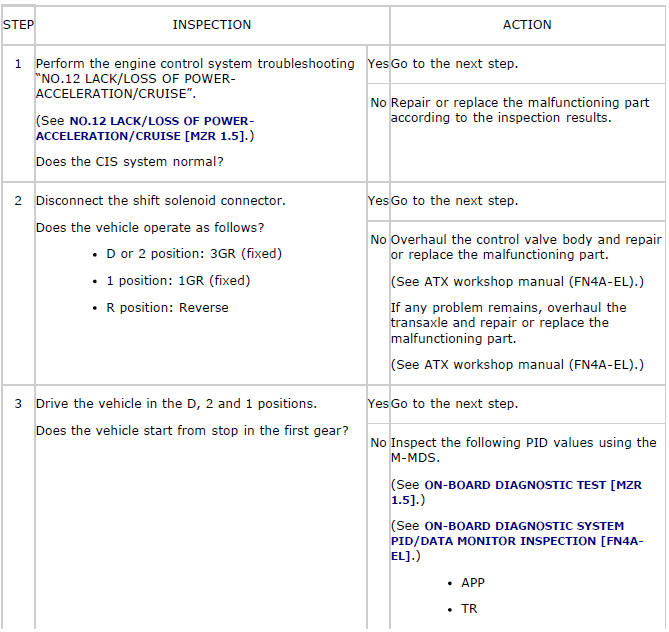

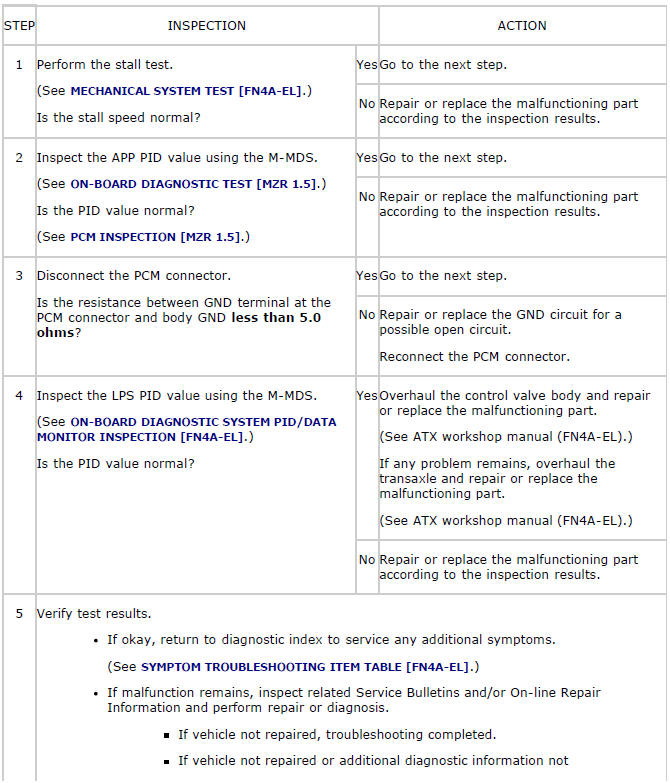

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

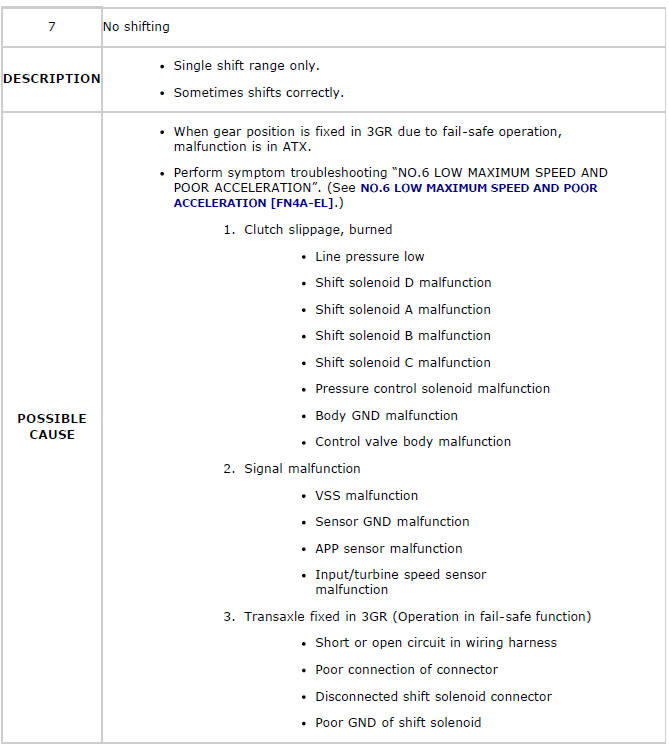

NO.7 NO SHIFTING

Mazda 2. QUICK DIAGNOSIS CHART

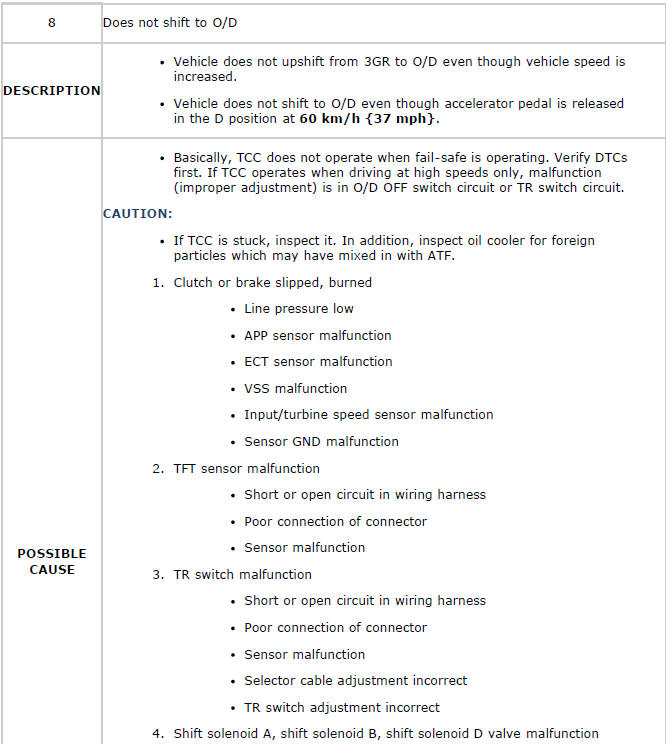

NO.8 DOES NOT SHIFT TO O/D

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

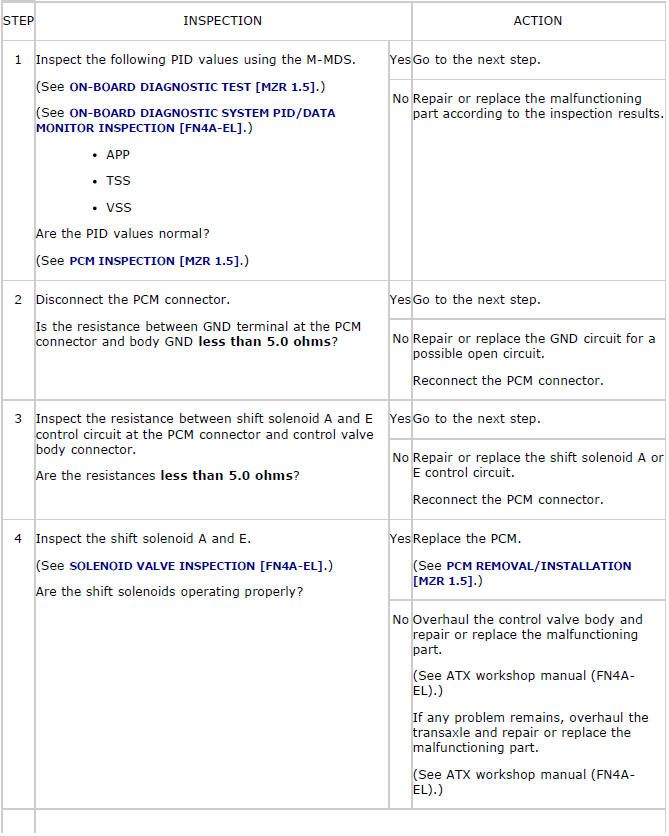

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

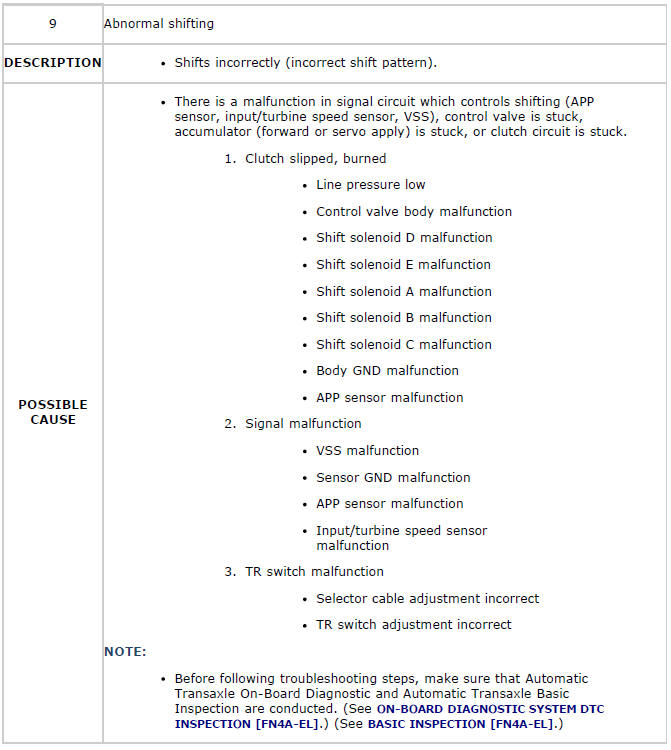

NO.9 ABNORMAL SHIFTING

Mazda 2. QUICK DIAGNOSIS CHART

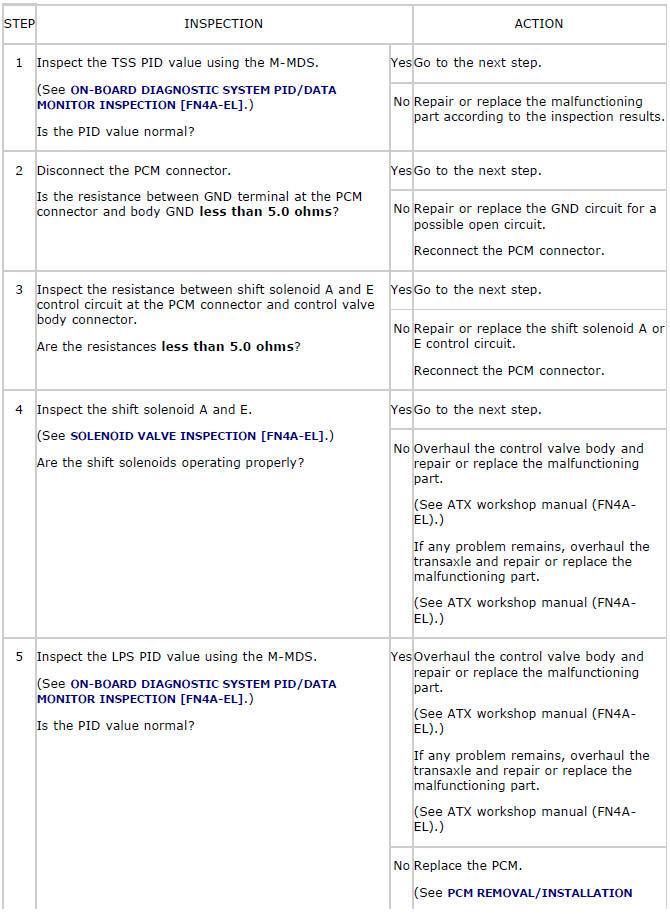

Diagnostic procedure

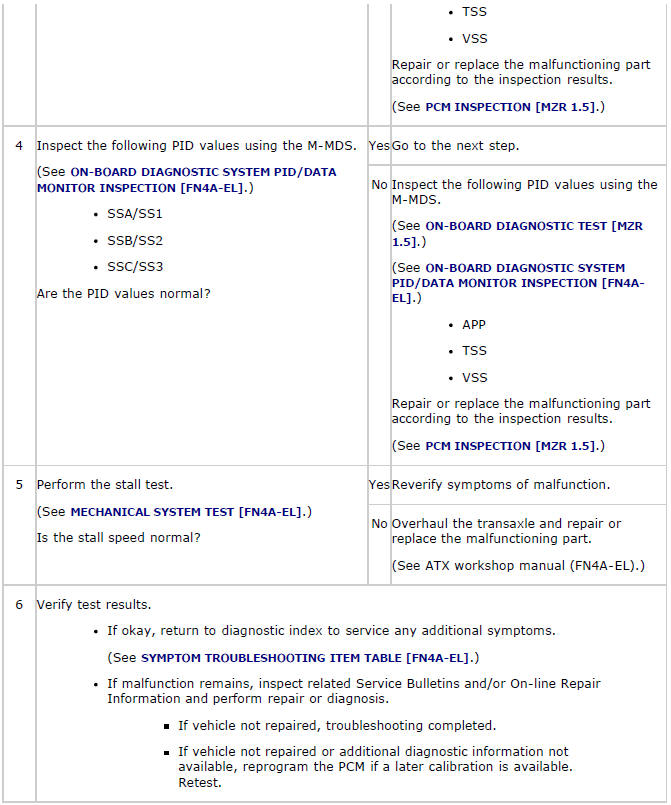

Mazda 2. QUICK DIAGNOSIS CHART

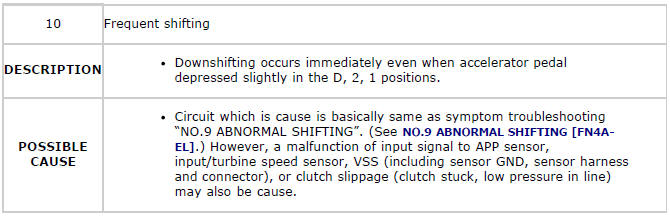

NO.10 FREQUENT SHIFTING

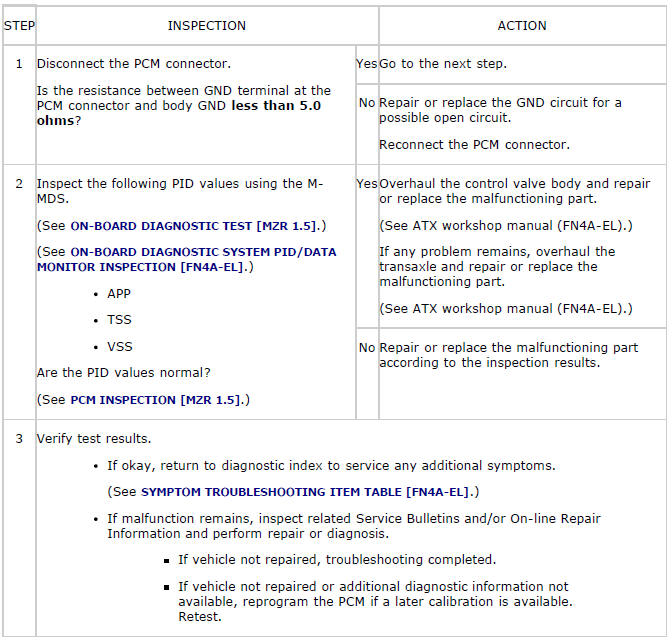

Mazda 2. QUICK DIAGNOSIS CHART

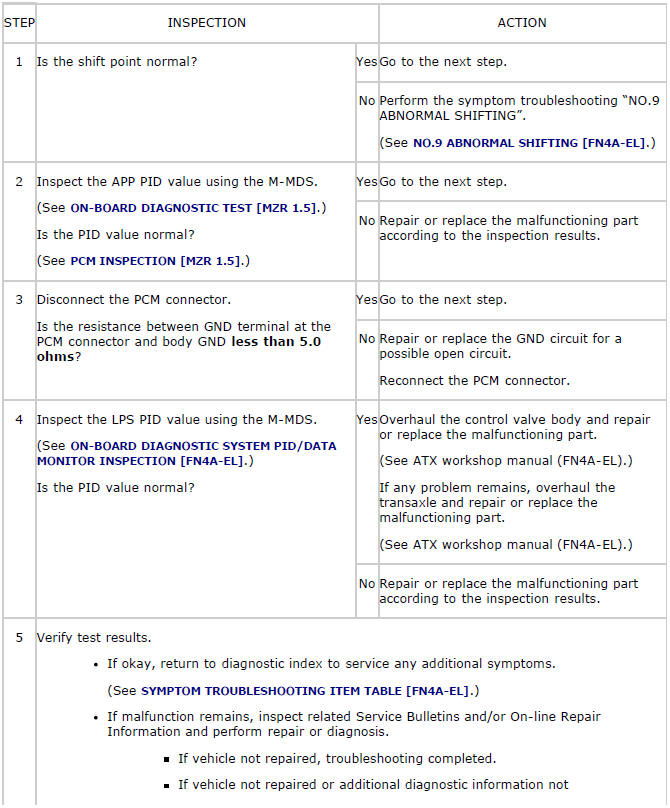

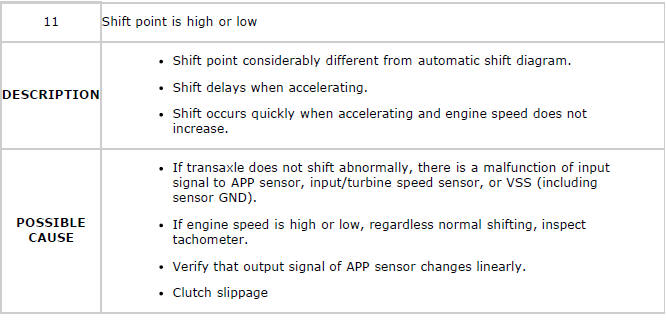

NO.11 SHIFT POINT IS HIGH OR LOW

Mazda 2. QUICK DIAGNOSIS CHART

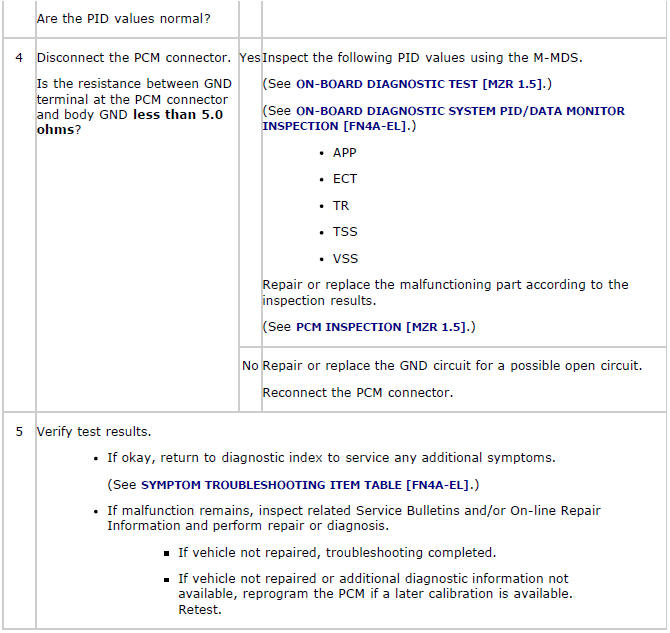

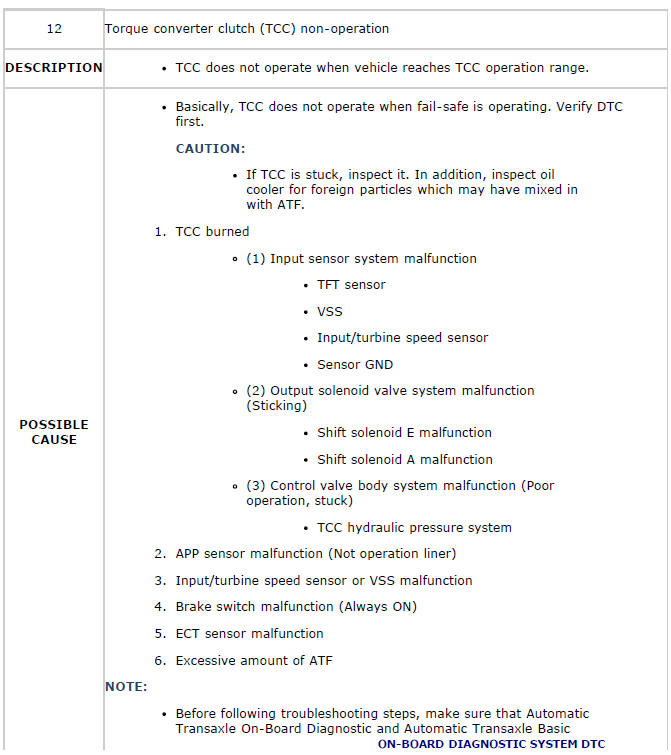

NO.12 TORQUE CONVERTER CLUTCH (TCC) NON-OPERATION

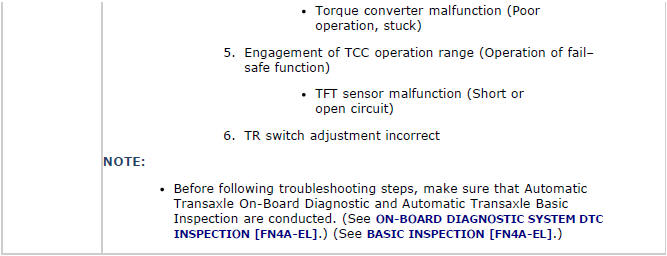

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

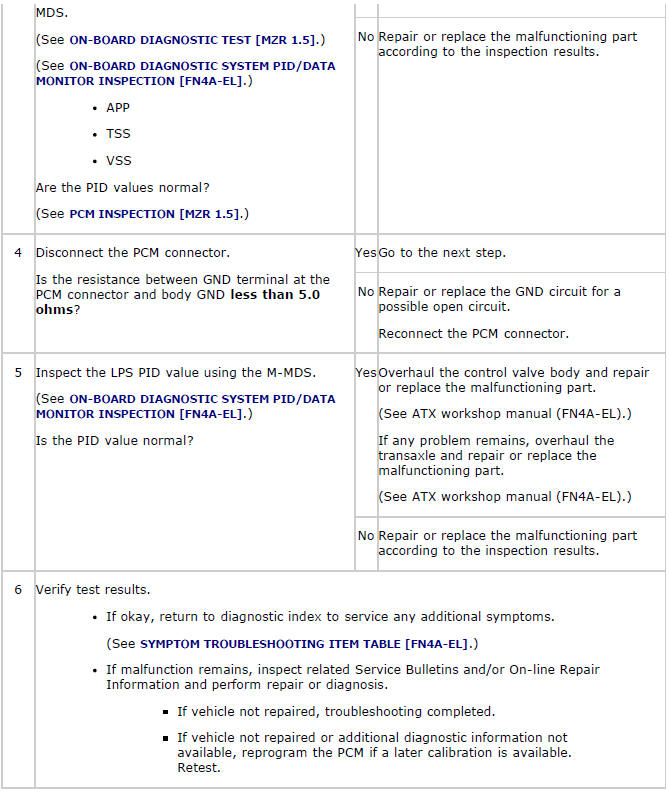

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

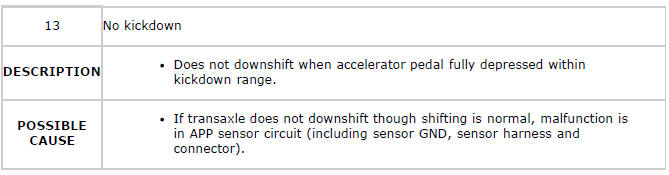

NO.13 NO KICKDOWN

Mazda 2. QUICK DIAGNOSIS CHART

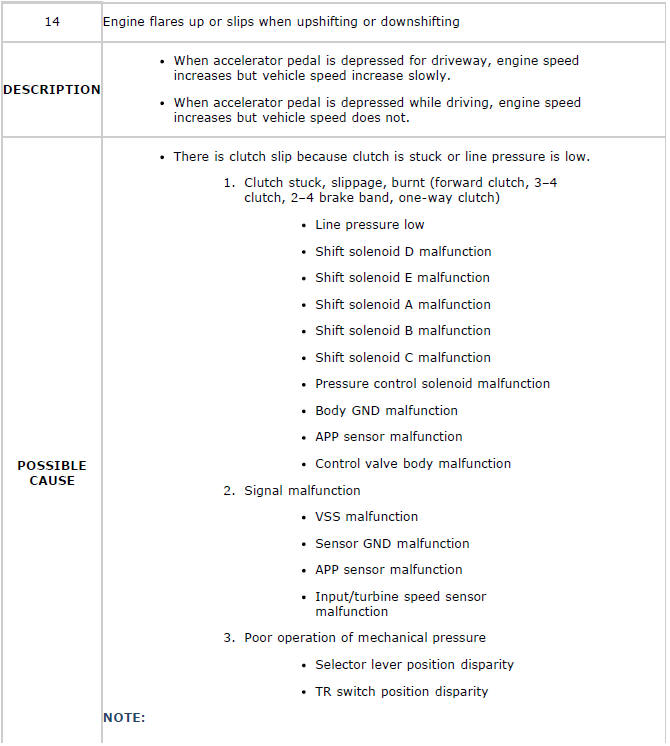

NO.14 ENGINE FLARES UP OR SLIPS WHEN UPSHIFTING OR DOWNSHIFTING

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

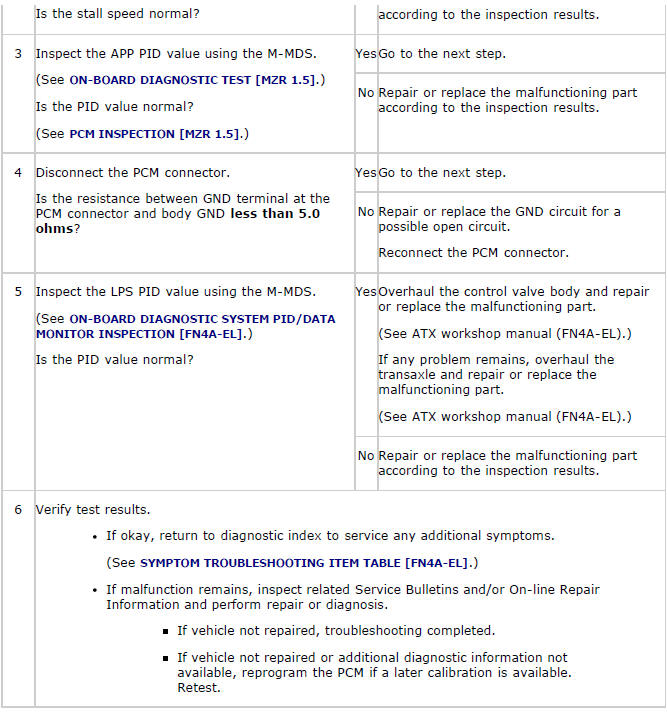

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

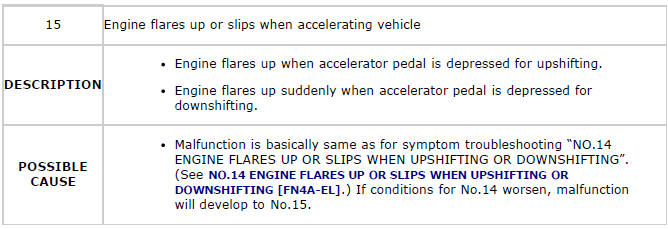

NO.15 ENGINE FLARES UP OR SLIPS WHEN ACCELERATING VEHICLE

Mazda 2. QUICK DIAGNOSIS CHART

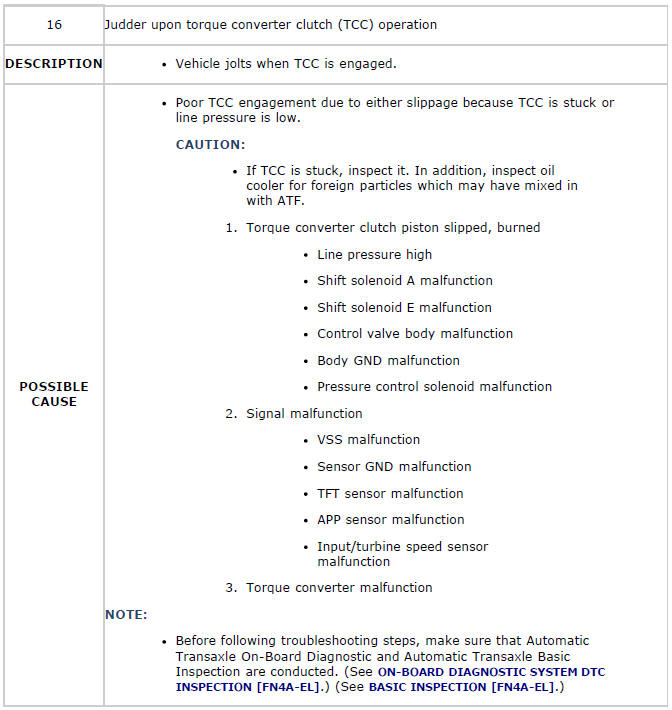

NO.16 JUDDER UPON TORQUE CONVERTER CLUTCH (TCC) OPERATION

Mazda 2. QUICK DIAGNOSIS CHART

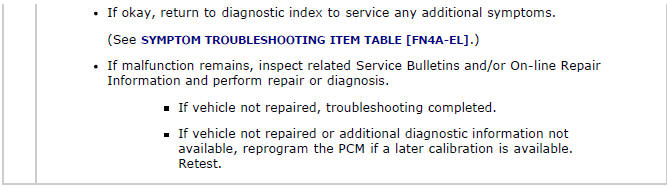

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

NO.17 EXCESSIVE SHIFT SHOCK FROM N TO D OR N TO R POSITION

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

Diagnostic procedure

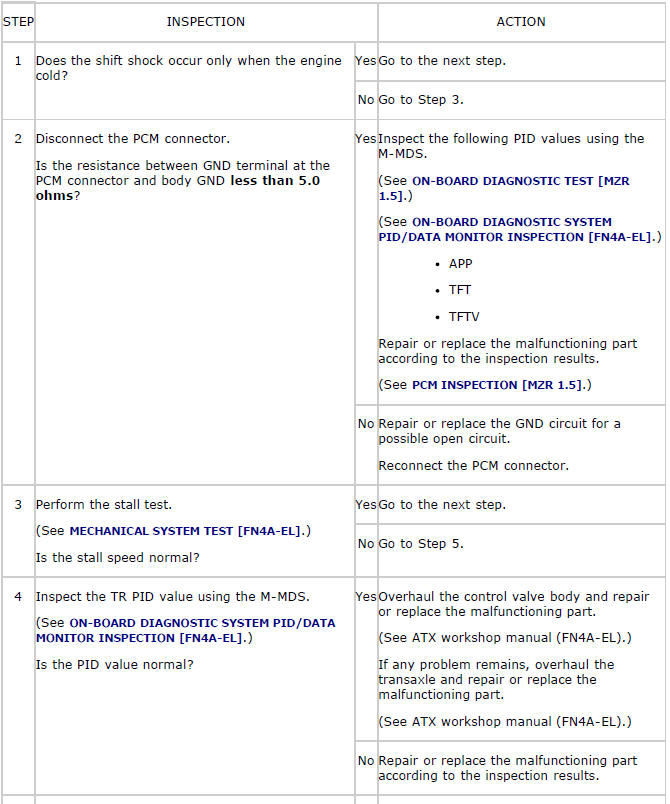

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

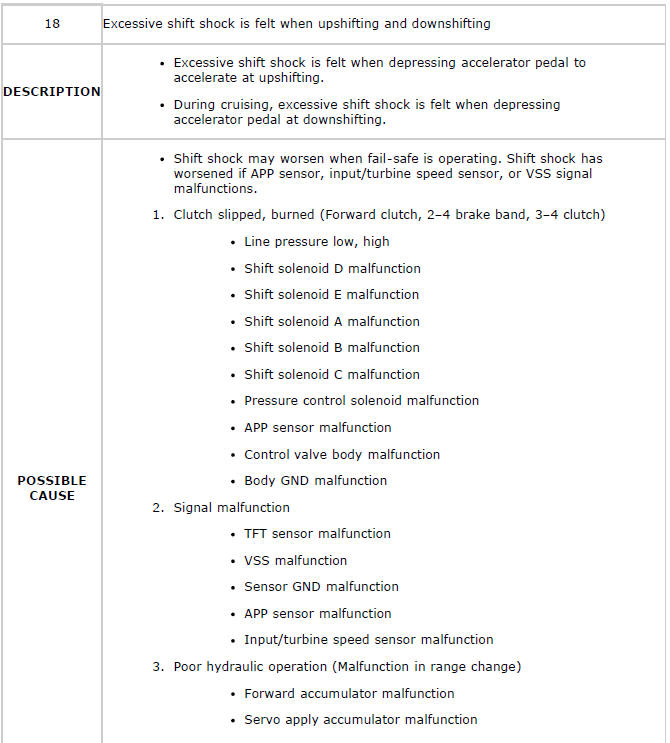

NO.18 EXCESSIVE SHIFT SHOCK IS FELT WHEN UPSHIFTING AND DOWNSHIFTING

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

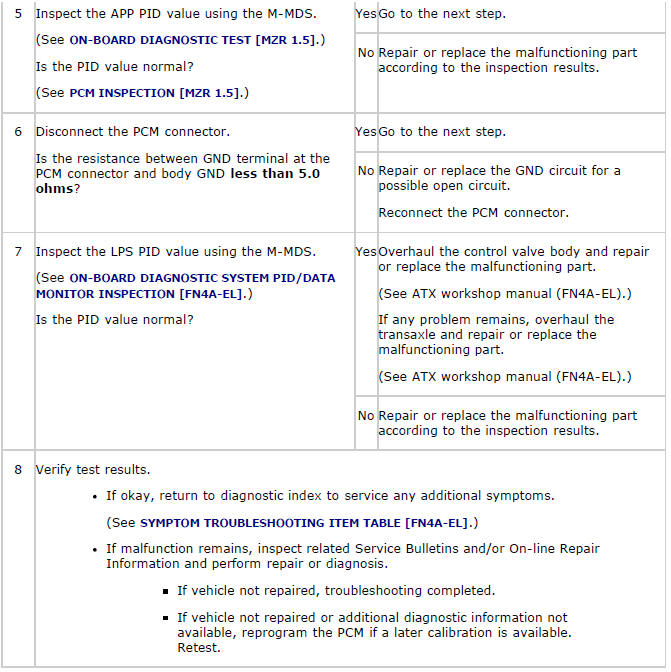

Mazda 2. QUICK DIAGNOSIS CHART

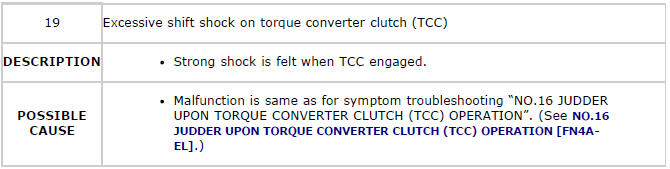

NO.19 EXCESSIVE SHIFT SHOCK ON TORQUE CONVERTER CLUTCH (TCC)

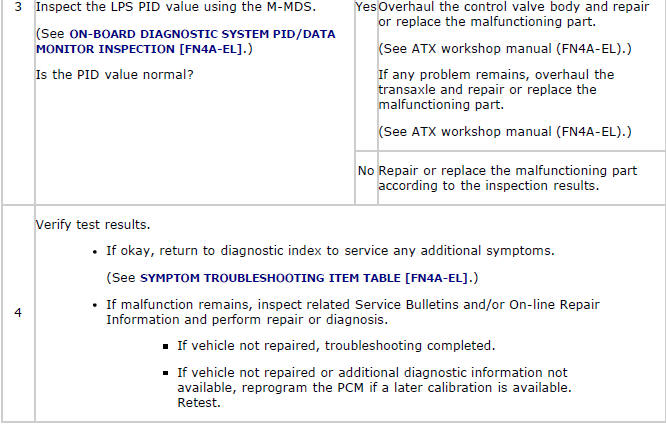

Mazda 2. QUICK DIAGNOSIS CHART

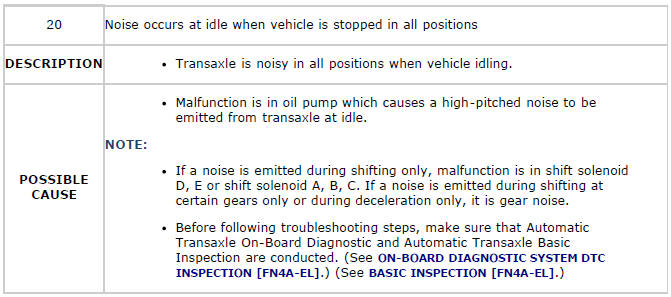

NO.20 NOISE OCCURS AT IDLE WHEN VEHICLE IS STOPPED IN ALL POSITIONS

Mazda 2. QUICK DIAGNOSIS CHART

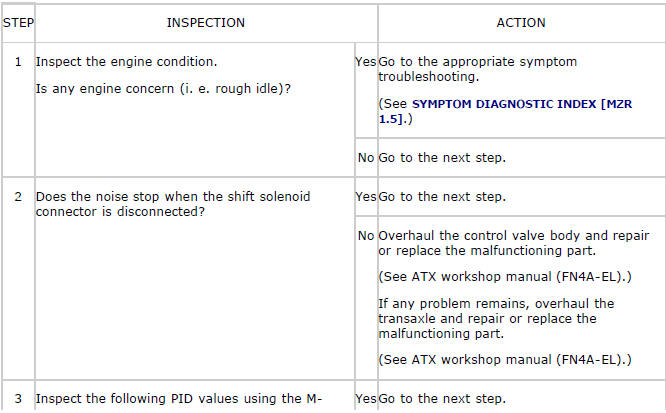

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

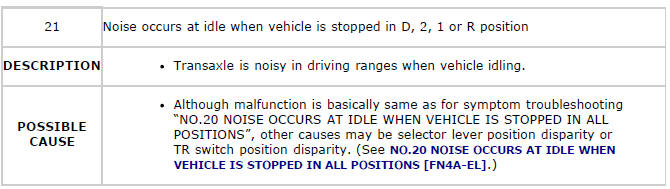

NO.21 NOISE OCCURS AT IDLE WHEN VEHICLE IS STOPPED IN D, 2, 1 OR R POSITION

Mazda 2. QUICK DIAGNOSIS CHART

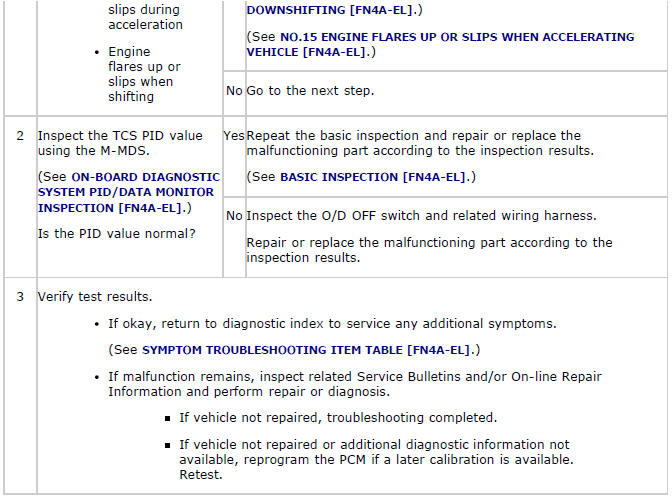

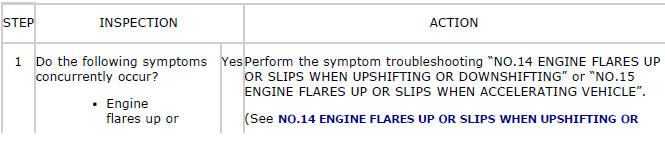

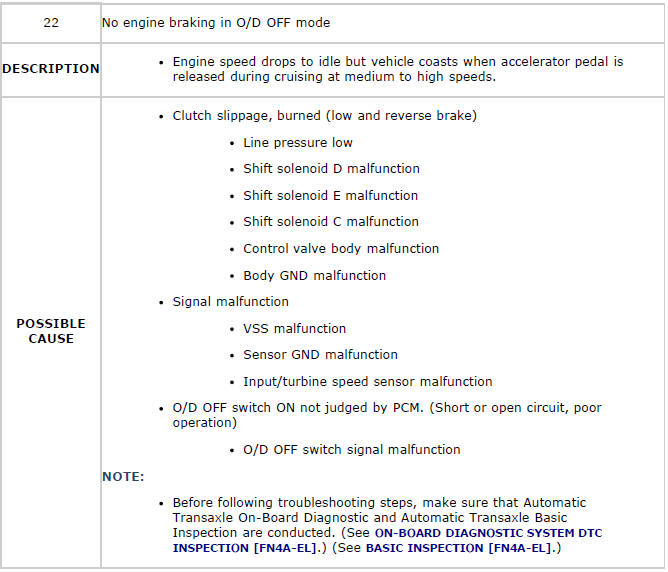

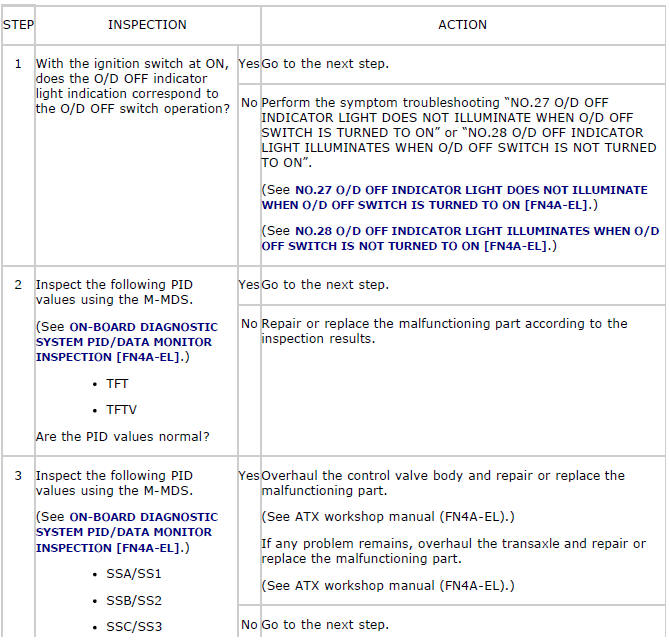

NO.22 NO ENGINE BRAKING IN O/D OFF MODE

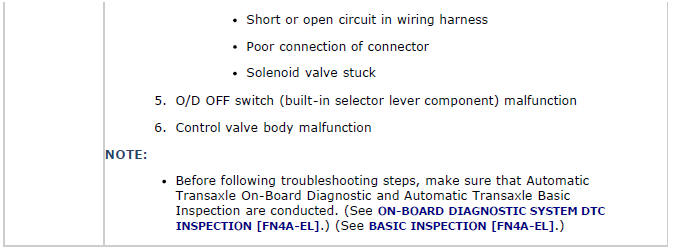

Mazda 2. QUICK DIAGNOSIS CHART

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

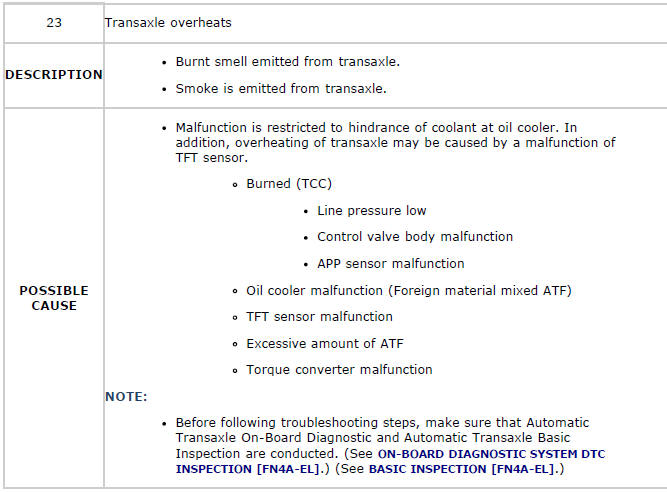

NO.23 TRANSAXLE OVERHEATS

Mazda 2. QUICK DIAGNOSIS CHART

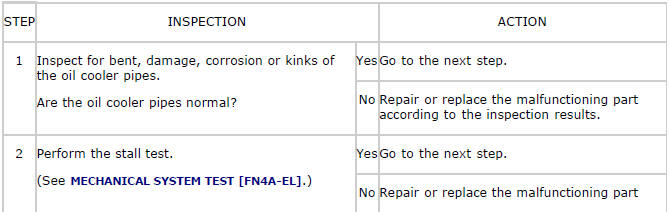

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

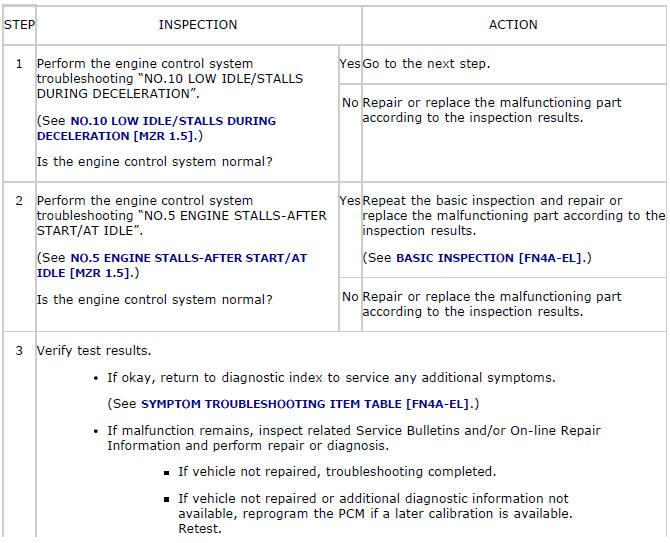

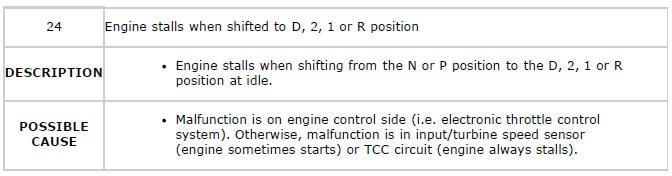

NO.24 ENGINE STALLS WHEN SHIFTED TO D, 2, 1 OR R POSITION

Mazda 2. QUICK DIAGNOSIS CHART

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

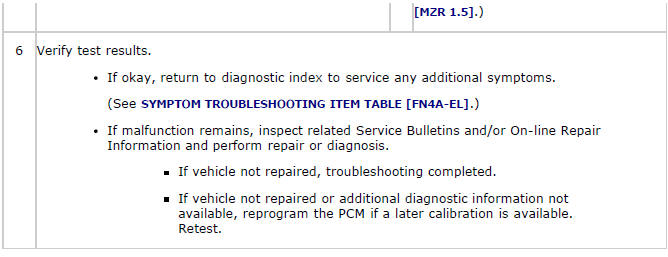

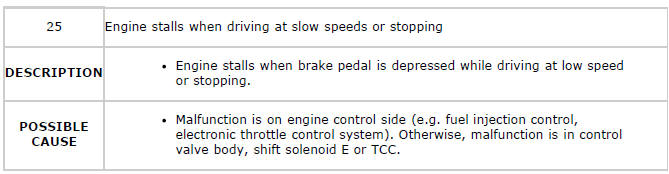

NO.25 ENGINE STALLS WHEN DRIVING AT SLOW SPEEDS OR STOPPING

Mazda 2. QUICK DIAGNOSIS CHART

Diagnostic procedure

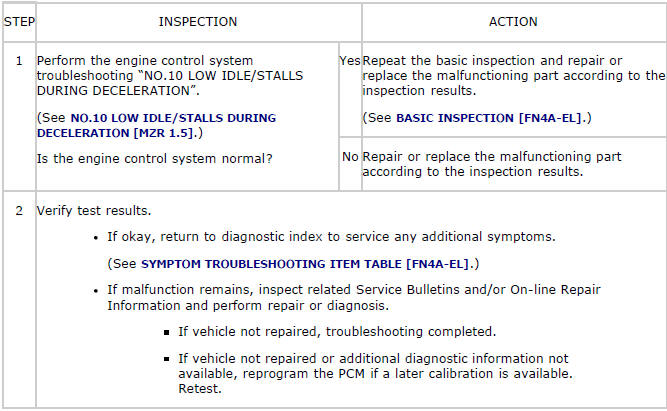

Mazda 2. QUICK DIAGNOSIS CHART

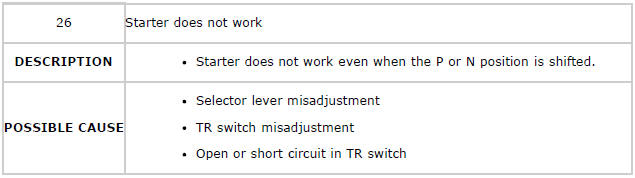

NO.26 STARTER DOES NOT WORK

Mazda 2. QUICK DIAGNOSIS CHART

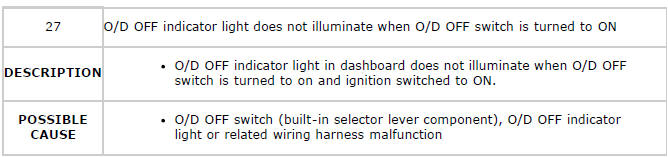

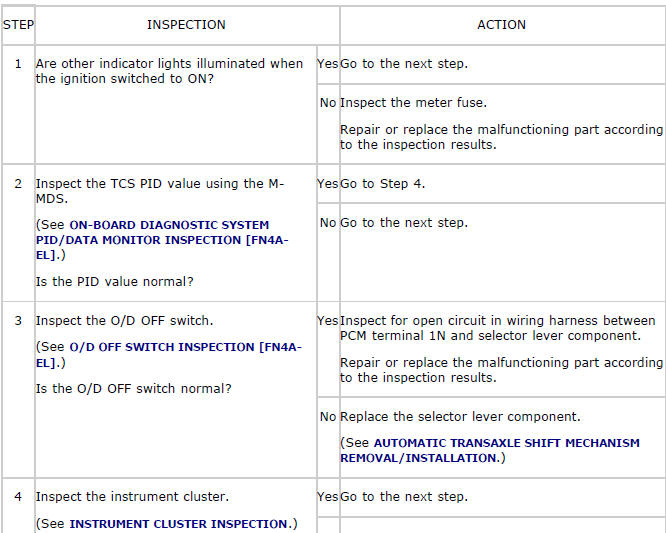

NO.27 O/D OFF INDICATOR LIGHT DOES NOT ILLUMINATE WHEN O/D OFF SWITCH IS TURNED TO ON

Mazda 2. QUICK DIAGNOSIS CHART

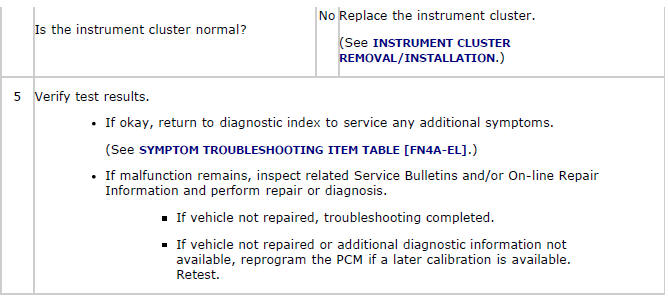

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART

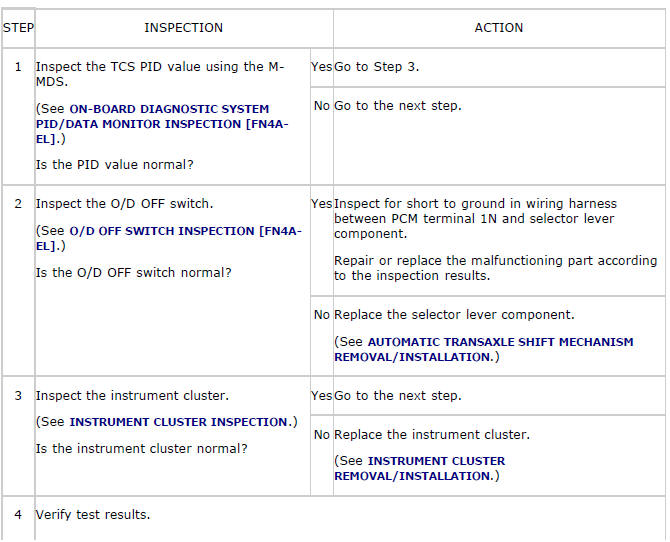

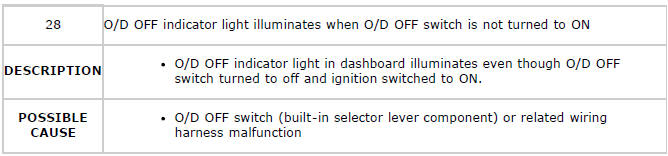

NO.28 O/D OFF INDICATOR LIGHT ILLUMINATES WHEN O/D OFF SWITCH IS NOT TURNED TO ON

Mazda 2. QUICK DIAGNOSIS CHART

Diagnostic procedure

Mazda 2. QUICK DIAGNOSIS CHART

Mazda 2. QUICK DIAGNOSIS CHART
