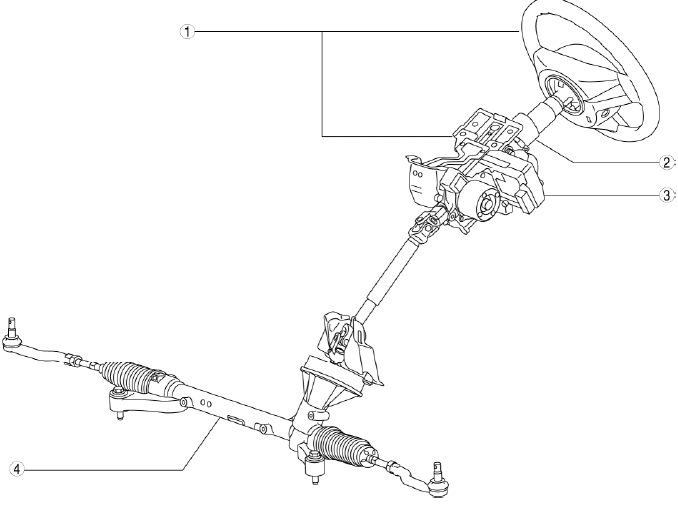

Mazda 2. STEERING LOCATION INDEX

  1. Steering wheel and column
    • (See STEERING WHEEL AND COLUMN INSPECTION.)
    • (See STEERING WHEEL AND COLUMN REMOVAL/INSTALLATION.)
  2. Steering shaft
    • (See STEERING SHAFT INSPECTION.)
  3. EPS CM
    • (See EPS CONTROL MODULE INSPECTION.)
    • (See EPS CONTROL MODULE CONFIGURATION.)
    • (See EPS STEERING ANGLE CALIBRATION.)
  4. Steering gear and linkage
    • (See STEERING GEAR AND LINKAGE REMOVAL/INSTALLATION.)
    • (See STEERING GEAR AND LINKAGE INSPECTION.)
    • (See STEERING GEAR AND LINKAGE DISASSEMBLY.)
    • (See TIE-ROD END INSPECTION.)
    • (See TIE ROD INSPECTION.)
    • (See STEERING GEAR AND LINKAGE ASSEMBLY.)

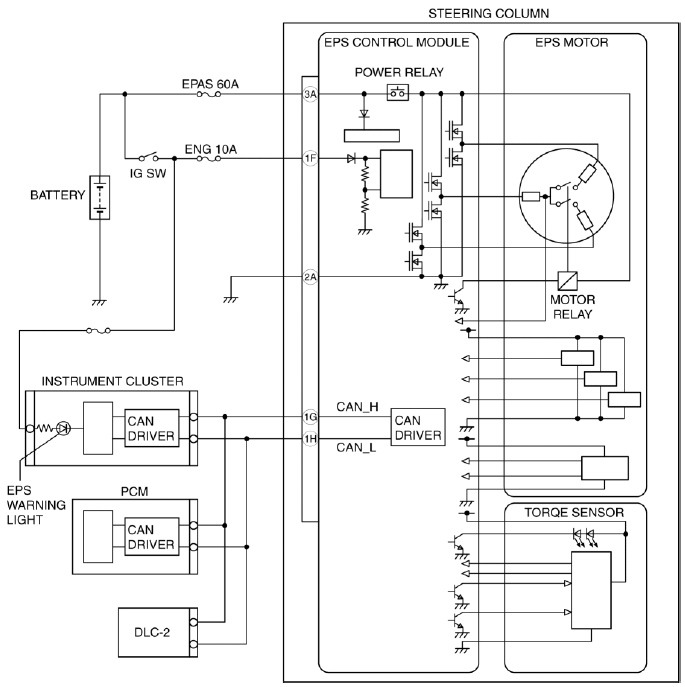

ELECTRIC POWER STEERING (EPS) SYSTEM WIRING DIAGRAM

Mazda 2. ELECTRIC POWER STEERING (EPS) SYSTEM WIRING DIAGRAM
